ASTM A529 زاوية الصلب - الاستخدامات الإنشائية والهندسية
ASTM A529-50 زاوية الفولاذ الكربوني والمنجنيزيستخدم على نطاق واسع في التطبيقات الهيكلية. إنها ليست فقط أقوى من زاوية الفولاذ A36 الشائعة، ولكن أيضًا محتواها العالي من المنغنيز يجعل A529-50 مناسبًا جدًا لبناء الجسور والمباني الفولاذية الشاهقة والمسامير والمسامير، بالإضافة إلى الآلات والتصنيع . نقطة أخرى مختلفة مقارنة بـ A36 هي أن A529-50 يحتوي على 0.2% من النحاس الذي سيقاوم الطقس وأنواع التآكل الأخرى.

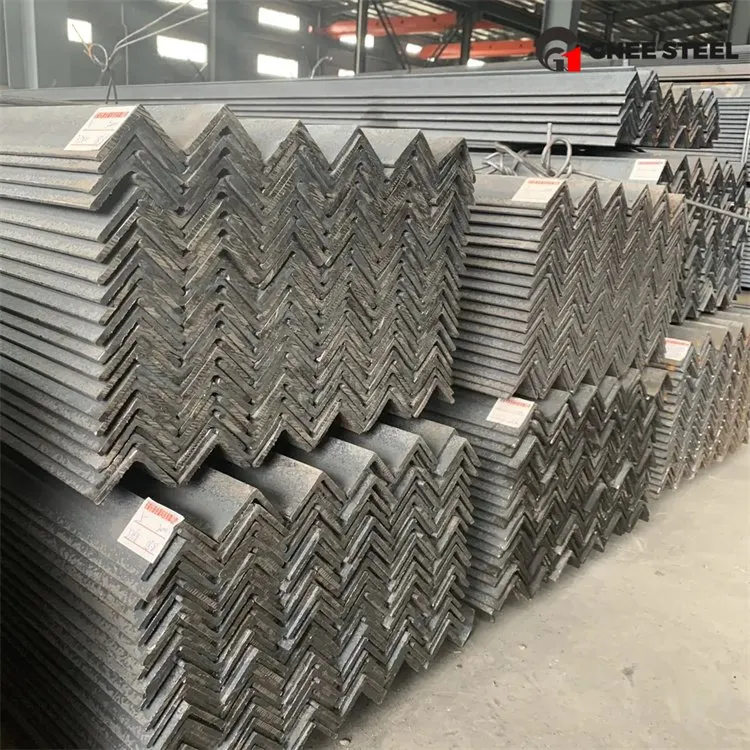

529-50 زاوية هيكلية من الفولاذ الكربوني
تحتوي حديد الزاوية A529-50 على أرجل متساوية أو غير متساوية. يمكنك العثور على حجم زاوية الفولاذ في الجدول أدناه. إذا لم يكن الأمر كذلك، أخبرنا بالحجم الذي تحتاجه، ويمكننا تصنيعه عندما تصل الكمية إلى الحد الأدنى للطلب.
وصف زاوية الصلب A529:
درجة الصلب: A529-50.
تخصيص: أستم A529.
تكنولوجيا: المدرفلة على الساخن.
يكتب: متساوون وغير متساوون.
زاوية متساوية:
مقاس: 20 × 20 مم - 200 × 200 مم.
سماكة: من 3 إلى 22 ملم.
طول: 6 م، 9 م، 12 م أو حسب الطلب.
زاوية غير متساوية:
مقاس: 20 × 30 ملم إلى 90 × 250 ملم.
سماكة: من 3 إلى 15 ملم.
طول: 6 م، 9 م، 12 م، أو حسب الطلب.
ملحوظة: تتوفر أحجام فولاذية ذات زاوية خاصة إذا تجاوزت كمية طلبك الحد الأدنى.
مميزات وفوائد الزاوية الفولاذية ASTM A529:
زاوية فولاذية كربونية عالية القوة بحد أدنى لنقطة العائد تبلغ 50 كيلو لكل بوصة مربعة.
أقوى من زاوية A36 المعتدلة الشائعة.
خفض الوزن الإجمالي بسبب ارتفاع قوة الخضوع.
0.2% محتوى نحاسي يضيف مقاومة للتآكل.
متاح للحام، التثبيت والانشقاق.
مشهور كمكونات داعمة للمباني والجسور والهياكل الفولاذية الأخرى.
ما الفرق بين A36 وA529-50؟
المكون الكيميائي: يحتوي A529-50 على محتوى أعلى من الكربون والمنغنيز مما يحسن قوة نقطة الخضوع A529-50.
إضافة خاصة لمحتوى النحاس تجعل A529-50 مقاومة للتآكل أفضل من A36.
وبنفس السُمك، يكون A529-50 أقوى بكثير من A36، مما يسمح بتقليل الوزن.
| درجة الصلب | الأنماط | الكربون، الحد الأقصى،٪ | المنغنيز،٪ | الفوسفور، الحد الأقصى،٪ | الكبريت، الحد الأقصى،٪ | السيليكون،٪ | النحاس، دقيقة،٪ |
|---|---|---|---|---|---|---|---|
| A529 الصف 50 | زاوية صلبة | 0.27 | 1.35 | 0.04 | 0.05 | أقل من أو يساوي 0.40 | 0.20 |
| فُولاَذ | درجة الصلب | قوة الشد، ksi [MPa] | قوة نقطة الخضوع، ksi [MPa] |
|---|---|---|---|
| A529 | الصف 50 | 70 - 100 [485 - 690] | 50 [345] |
| غرض | الساق 1 (مم) | الساق 2 (مم) | سمك (مم) | الوزن (كجم/م) | غرض | الساق 1 (مم) | الساق 2 (مم) | سمك (مم) | الوزن (كجم/م) |
|---|---|---|---|---|---|---|---|---|---|
| EA529001 | 20 | 20 | 3 | 0.889 | EA529045 | 80 | 80 | 7 | 8.525 |
| EA529002 | 20 | 20 | 4 | 1.145 | EA529046 | 80 | 80 | 8 | 9.658 |
| EA529003 | 25 | 25 | 3 | 1.124 | EA529047 | 80 | 80 | 10 | 11.874 |
| EA529004 | 25 | 25 | 4 | 1.459 | EA529048 | 90 | 90 | 6 | 8.35 |
| EA529005 | 30 | 30 | 3 | 1.373 | EA529049 | 90 | 90 | 7 | 9.656 |
| EA529006 | 30 | 30 | 4 | 1.786 | EA529050 | 90 | 90 | 8 | 10.946 |
| EA529007 | 35 | 35 | 3 | 1.578 | EA529051 | 90 | 90 | 10 | 13.476 |
| EA529008 | 35 | 35 | 4 | 2.072 | EA529052 | 90 | 90 | 12 | 15.94 |
| EA529009 | 35 | 35 | 5 | 2.551 | EA529053 | 100 | 100 | 6 | 9.5296 |
| EA529010 | 40 | 40 | 3 | 1.852 | EA529054 | 100 | 100 | 7 | 10.83 |
| EA529011 | 40 | 40 | 4 | 2.422 | EA529055 | 100 | 100 | 8 | 10.276 |
| EA529012 | 40 | 40 | 5 | 1.976 | EA529056 | 100 | 100 | 10 | 15.12 |
| EA529013 | 44 | 44 | 3 | 2.002 | EA529057 | 100 | 100 | 12 | 17.898 |
| EA529014 | 44 | 44 | 4 | 2.638 | EA529058 | 100 | 100 | 14 | 20.611 |
| EA529015 | 38 | 38 | 3 | 1.719 | EA529059 | 100 | 100 | 16 | 23.257 |
| EA529016 | 38 | 38 | 4 | 2.261 | EA529060 | 110 | 110 | 7 | 11.928 |
| EA529017 | 48 | 48 | 3 | 2.19 | EA529061 | 110 | 110 | 8 | 13.532 |
| EA529018 | 48 | 48 | 4 | 2.889 | EA529062 | 110 | 110 | 10 | 16.69 |
| EA529019 | 48 | 48 | 5 | 3.572 | EA529063 | 110 | 110 | 12 | 19.782 |
| EA529020 | 50 | 50 | 3 | 2.332 | EA529064 | 110 | 110 | 14 | 22.809 |
| EA529021 | 50 | 50 | 4 | 3.059 | EA529065 | 125 | 125 | 8 | 15.504 |
| EA529022 | 50 | 50 | 5 | 3.77 | EA529066 | 125 | 125 | 10 | 19.133 |
| EA529023 | 50 | 50 | 6 | 4.465 | EA529067 | 125 | 125 | 12 | 22.692 |
| EA529024 | 56 | 56 | 3 | 2.624 | EA529068 | 125 | 125 | 14 | 26.193 |
| EA529025 | 56 | 56 | 4 | 3.446 | EA529069 | 140 | 140 | 10 | 21.488 |
| EA529026 | 56 | 56 | 5 | 4.251 | EA529070 | 140 | 140 | 12 | 25.522 |
| EA529027 | 56 | 56 | 6 | 6.568 | EA529071 | 140 | 140 | 14 | 29.49 |
| EA529028 | 63 | 63 | 4 | 3.907 | EA529072 | 140 | 140 | 16 | 33.393 |
| EA529029 | 63 | 63 | 5 | 4.822 | EA529073 | 160 | 160 | 10 | 24.724 |
| EA529030 | 63 | 63 | 6 | 5.721 | EA529074 | 160 | 160 | 12 | 29.391 |
| EA529031 | 63 | 63 | 8 | 7.469 | EA529075 | 160 | 160 | 14 | 33.987 |
| EA529032 | 63 | 63 | 10 | 9.151 | EA529076 | 160 | 160 | 16 | 38.518 |
| EA529033 | 70 | 70 | 4 | 4.372 | EA529077 | 180 | 180 | 12 | 33.159 |
| EA529034 | 70 | 70 | 5 | 5.397 | EA529078 | 180 | 180 | 14 | 35.383 |
| EA529035 | 70 | 70 | 6 | 6.406 | EA529079 | 180 | 180 | 16 | 43.452 |
| EA5290529 | 70 | 70 | 7 | 7.398 | EA529080 | 180 | 180 | 18 | 48.634 |
| EA529037 | 70 | 70 | 8 | 8.373 | EA529081 | 200 | 200 | 14 | 42.894 |
| EA529038 | 75 | 75 | 5 | 5.818 | EA529082 | 200 | 200 | 16 | 48.56 |
| EA529039 | 75 | 75 | 6 | 6.905 | EA529083 | 200 | 200 | 18 | 54.501 |
| EA529040 | 75 | 75 | 7 | 7.976 | EA529084 | 200 | 200 | 20 | 60.056 |
| EA529041 | 75 | 75 | 8 | 9.03 | EA529085 | 200 | 200 | 22 | 71.168 |
| EA529042 | 75 | 75 | 10 | 11.089 | الطول=6 - 12 متر | ||||
| EA529043 | 80 | 80 | 5 | 6.211 | |||||
| EA529044 | 80 | 80 | 6 | 7.376 | |||||
| رقم الصنف. | الساق 1 (مم) | الساق 2 (مم) | سمك (مم) | الوزن (كجم/م) | رقم الصنف. | الساق 1 (مم) | الساق 2 (مم) | سمك (مم) | الوزن (كجم/م) |
|---|---|---|---|---|---|---|---|---|---|
| UEA529001 | 30 | 20 | 3 | 1.14 | UEA529045 | 100 | 50 | 6 | 6.98 |
| UEA529002 | 30 | 20 | 4 | 1.49 | UEA529046 | 100 | 50 | 8 | 9.16 |
| UEA529003 | 40 | 20 | 3 | 1.38 | UEA529047 | 100 | 50 | 10 | 11.3 |
| UEA529004 | 40 | 20 | 3 | 1.8 | UEA529048 | 100 | 65 | 7 | 8.96 |
| UEA529005 | 40 | 25 | 4 | 1.97 | UEA529049 | 100 | 65 | 8 | 10.2 |
| UEA529006 | 45 | 30 | 4 | 2.3 | UEA529050 | 100 | 65 | 9 | 11.3 |
| UEA529007 | 45 | 30 | 5 | 2.82 | UEA529051 | 100 | 65 | 10 | 12.5 |
| UEA529008 | 50 | 30 | 5 | 3.02 | UEA529052 | 100 | 75 | 7 | 9.52 |
| UEA529009 | 50 | 30 | 6 | 3.58 | UEA529053 | 100 | 75 | 8 | 10.8 |
| UEA529010 | 50 | 40 | 4 | 2.77 | UEA529054 | 100 | 75 | 9 | 12.1 |
| UEA529011 | 50 | 40 | 5 | 3.42 | UEA529055 | 100 | 75 | 10 | 13.3 |
| UEA529012 | 50 | 40 | 6 | 4.03 | UEA529056 | 100 | 75 | 11 | 14.6 |
| UEA529013 | 60 | 30 | 5 | 3.43 | UEA529057 | 100 | 75 | 12 | 15.8 |
| UEA529014 | 60 | 30 | 6 | 4.06 | UEA529058 | 120 | 80 | 8 | 12.4 |
| UEA529015 | 60 | 30 | 7 | 4.68 | UEA529059 | 120 | 80 | 10 | 15.3 |
| UEA529016 | 60 | 40 | 5 | 3.83 | UEA529060 | 120 | 80 | 12 | 18.2 |
| UEA529017 | 60 | 40 | 6 | 4.54 | UEA529061 | 130 | 65 | 8 | 12.1 |
| UEA529018 | 60 | 40 | 7 | 5.24 | UEA529062 | 130 | 65 | 10 | 14.9 |
| UEA529019 | 65 | 50 | 5 | 4.43 | UEA529063 | 130 | 65 | 12 | 17.7 |
| UEA529020 | 65 | 50 | 6 | 5.26 | UEA529064 | 130 | 75 | 8 | 12.7 |
| UEA529021 | 65 | 50 | 7 | 6.08 | UEA529065 | 130 | 75 | 10 | 15.7 |
| UEA529022 | 65 | 50 | 8 | 6.88 | UEA529066 | 130 | 75 | 12 | 18.6 |
| UEA529023 | 75 | 50 | 5 | 4.83 | UEA529067 | 130 | 90 | 10 | 17 |
| UEA529024 | 75 | 50 | 6 | 5.75 | UEA529068 | 130 | 90 | 12 | 20.1 |
| UEA529025 | 75 | 50 | 7 | 6.65 | UEA529069 | 150 | 75 | 9 | 15.7 |
| UEA529026 | 75 | 50 | 8 | 7.53 | UEA529070 | 150 | 75 | 10 | 17.4 |
| UEA529027 | 75 | 50 | 9 | 8.4 | UEA529071 | 150 | 75 | 11 | 18.9 |
| UEA529028 | 75 | 55 | 5 | 5.04 | UEA529072 | 150 | 75 | 12 | 20.6 |
| UEA529029 | 75 | 55 | 7 | 6.93 | UEA529073 | 150 | 90 | 10 | 18.6 |
| UEA529030 | 75 | 65 | 6 | 6.49 | UEA529074 | 150 | 90 | 12 | 22 |
| UEA529031 | 75 | 65 | 8 | 8.48 | UEA529075 | 150 | 90 | 15 | 27.1 |
| UEA529032 | 75 | 65 | 10 | 10.5 | UEA529076 | 150 | 100 | 10 | 19.3 |
| UEA529033 | 80 | 40 | 6 | 5.51 | UEA529077 | 150 | 100 | 12 | 23 |
| UEA529034 | 80 | 40 | 8 | 7.21 | UEA529078 | 150 | 100 | 14 | 26.6 |
| UEA529035 | 80 | 60 | 6 | 6.49 | UEA529079 | 160 | 80 | 10 | 18.5 |
| UEA5290529 | 80 | 60 | 7 | 7.5 | UEA529080 | 160 | 80 | 12 | 22 |
| UEA529037 | 80 | 60 | 8 | 8.48 | UEA529081 | 160 | 80 | 14 | 25.4 |
| UEA529038 | 80 | 65 | 6 | 6.73 | UEA529082 | 200 | 100 | 10 | 23.4 |
| UEA529039 | 80 | 65 | 8 | 8.82 | UEA529083 | 200 | 100 | 12 | 27.8 |
| UEA529040 | 80 | 65 | 10 | 10.9 | UEA529084 | 200 | 100 | 15 | 34.4 |
| UEA529041 | 90 | 65 | 6 | 7.22 | UEA529085 | 250 | 90 | 10 | 26.6 |
| UEA529042 | 90 | 65 | 7 | 8.32 | المادة: ASTM A529 الطول=6 - 12 متر | ||||
| UEA529043 | 90 | 65 | 8 | 9.44 | |||||
| UEA529044 | 90 | 65 | 10 | 11.7 | |||||
529-50 زاوية فولاذية هيكلية تستخدم في عناصر دعم جسور السكك الحديدية.
زاوية فولاذية 529-50 تستخدم على نطاق واسع في المباني الفولاذية لقوتها ومقاومتها للتآكل.
